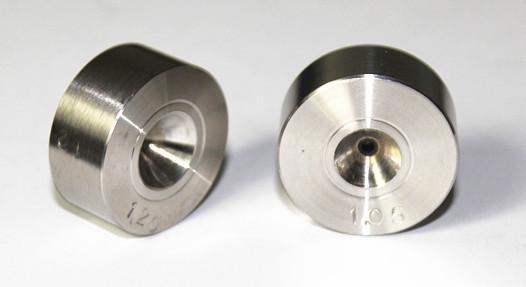

天然金剛石拉絲模，選用優(yōu)質(zhì)天然金剛石為材料，具有耐磨性強(qiáng)、光潔度高、使用壽命長(zhǎng)等優(yōu)點(diǎn)，是電線電纜及各種拉絲廠家不可或缺的工具；人造金剛石拉絲模，選用高強(qiáng)度人造金剛石聚晶做模心材料，具有硬度高、導(dǎo)熱性好、耐磨性強(qiáng)不易破碎、使用壽命長(zhǎng)、經(jīng)濟(jì)效益高等優(yōu)點(diǎn)，適用于拉制各種金屬線材。
　　與國(guó)外產(chǎn)品相比，國(guó)產(chǎn)拉絲模具坯存在以下明顯不足：
　?、偃肟诮切　Ｓ捎谠诶芜^(guò)程中線材首先和模芯入口區(qū)接觸，入口區(qū)錐角小，不但增大了線材與內(nèi)孔的接觸面積，使摩擦力增大，而且妨礙潤(rùn)滑劑的帶入，使拉絲過(guò)程中的潤(rùn)滑效果變差，嚴(yán)重影響模具使用壽命。
　　而國(guó)外拉絲模產(chǎn)品的入口角增大，有效地避免了線材與拉絲模的擦傷，而且?guī)肓烁嗟臐?rùn)滑劑，增強(qiáng)了潤(rùn)滑效果，減少了模芯磨損。這種改變提高了線材的表面質(zhì)量，同時(shí)也提高了拉絲模的使用壽命。
　　②工作區(qū)短小。與國(guó)內(nèi)同種規(guī)格的拉絲模相比，國(guó)外拉絲模工作區(qū)的長(zhǎng)度普遍要長(zhǎng)許多。較長(zhǎng)的工作區(qū)有利于線材在拉拔過(guò)程中摩擦力的減少與均勻分布，降低拉絲模內(nèi)孔的磨損，提高模具壽命。較長(zhǎng)窄的工作區(qū)能減小線材和拉拔模的間隙，可在大的壓力下迫使較多的潤(rùn)滑劑進(jìn)入線材與內(nèi)孔中間，從而造成更好的潤(rùn)滑壓力。由內(nèi)孔出去的線材溫度較低，拉拔力減小，拉拔過(guò)程中金屬的流動(dòng)較為均勻，有利于拉拔速度的提高和線材表面質(zhì)量的改善。此外，這種類(lèi)型的工作區(qū)設(shè)計(jì)還能防止?jié)櫥瑒睦z模的進(jìn)口端退出。
　　而我國(guó)模具由于工作區(qū)短小，造成孔內(nèi)有效使用面積較小，不僅增加了摩擦力，加劇磨損，而且浪費(fèi)原材料，增大了成本投入。
　?、鄱◤絽^(qū)不明顯。定徑區(qū)是線材確定最終尺寸的最后環(huán)節(jié)，定徑區(qū)的短小且不平直將直接影響到線材的最終質(zhì)量。短小的定徑帶容易造成產(chǎn)品尺寸超差，并使拉拔模很快磨損報(bào)廢。明顯且平直的定徑區(qū)能夠生產(chǎn)出高精度和高表面質(zhì)量的線材，而且有利于減小磨損，大大提高拉絲模的使用壽命。
　　從德國(guó)產(chǎn)拉絲模與我國(guó)湘鋼產(chǎn)拉絲模的磨損曲線對(duì)比可知，兩種拉絲模在相同的拉拔條件下工作：工件材質(zhì)：65號(hào)鋼線材；拉拔速度：3.64m/s；拉拔用潤(rùn)滑劑：肥皂粉；拉拔前表面涂層：硫酸酸洗、磷化、涂硼砂。測(cè)試結(jié)果表明，拉絲模的結(jié)構(gòu)對(duì)拉絲模的使用有很大的影響。德國(guó)產(chǎn)拉絲模的使用壽命比湘鋼產(chǎn)拉絲模的使用壽命高2.72倍。上述比較分析證明：通過(guò)拉絲模內(nèi)孔的孔型優(yōu)化可以降低拉絲模的磨損率，延長(zhǎng)拉絲模的使用壽命。因此，進(jìn)行拉絲模的孔型優(yōu)化，提高拉絲模的制造精度，可以節(jié)約生產(chǎn)成本，大幅度提高生產(chǎn)效率，對(duì)我國(guó)線材工業(yè)的發(fā)展具有重要意義。

 以上是我們公司對(duì)國(guó)內(nèi)外拉絲模具的對(duì)比認(rèn)識(shí)，想要了解更多，請(qǐng)登錄常州和協(xié)模具有限公司官網(wǎng)！！
